Le banc hydraulique SHCO représente une véritable installation industrielle tant pas son design que son utilisation. Les étudiants ont dorénavant la possibilité de s’exercer sur du matériel qu’ils retrouveront plus tard en industrie. Les exercices en hydraulique se font de tous les côtés et pas uniquement de face.

Descriptif

Un banc didactique très novateur !

Le banc didactique hydraulique SHCO V2 est un banc circuit ouvert, Tout Ou Rien ou proportionnel avec PVG à commande manuelle.

C’est un banc totalement différent des bancs “façade“ traditionnels.
Le banc hydraulique SHCO représente une véritable installation industrielle.

Son bloc de distribution « Cetop » permet de réaliser des montages de composants en empilage.
Dédié aux formations Maintenance, il offre la possibilité de faire du diagnostic et des dépannages avec sa mallette de recherche de panne.

​Évolutif, cet équipement se décline en 3 versions pour l’étude de l’hydraulique TOR et Proportionnelle.

  • SHCO V1 – Tout ou Rien (Pompe à cylindrée fixe – Commande Manuelle et électrique)
  • SHCO V2 – Tout ou Rien (Pompe à cylindrée variable LS – Commande manuelle et électrique)
  • SHCO V3 – Tout ou Rien + PROPORTIONNEL (Pompe à cylindrée variable LS – Commande Electrique – Distributeur proportionnel PVG32).

Objectif de cet équipement pédagogique

Notre objectif étant de mettre l’élève en situation afin de faciliter le travail de l’équipe pédagogique lors de sa formation mais aussi pour qu’il puisse acquérir des connaissances et des repères très précis lorsqu’il débutera sa carrière professionnelle.

Nous avons également beaucoup travaillé pour mettre l’accent sur l’aspect sécuritaire du banc en doublant toutes les sécurités hydrauliques et électriques.

Nous n’utilisons que des composants industriels de grandes marques donc très répandus, pompe BOSCH REXROTH, Composants Cetop EATON VICKERS, Distributeur PVG 32 DANFOSS, Moteur électrique ABB…

Ce choix nous permet de garantir une qualité indiscutable de notre matériel ainsi que familiariser les stagiaires à ces produits utilisés partout dans le monde.

Caractéristiques du banc didactique SHCO

Le banc SHCO est un banc totalement différent des bancs traditionnels “façade“. Nous avons conçu cet outil pédagogique dans le but de proposer un matériel mixte pour appréhender autant l’hydraulique industriel que l’hydraulique mobile du fait des composants sélectionnés pour réaliser ce banc.

Le banc didactique SHCO se présente comme une centrale hydraulique soit un véritable équipement tel que l’on en rencontre dans l’industrie ou chez les constructeurs de machines mobiles et non pas comme une maquette ou un simulateur hydraulique.

Avec ce matériel, nous mettons l’accent sur :

  • La réflexion de la schématique hydraulique,
  • Le montage et démontage par l’élève de composants industriels Cetop 3,
  • L’indentification de la chaîne cinématique hydraulique grâce à la disposition physique des composants sur la platine.

Détails du banc didactique hydraulique SHCO

  • Bloc fonction CETOP 3 pour des commandes Tout Ou Rien.
  • Magasin de composants hydrauliques,
  • Pompe à pistons axiaux avec système de régulation de pression constante et « Load sensing »,
  • Distributeur PVG 32 pour commande proportionnelle des récepteurs (suivant version),
  • Manipulateur proportionnel à 3 axes pour commande du PVG 32 (suivant version),
  • Raccordements électriques par prises Harting,
  • Vérins double effet,
  • Moteurs hydrauliques,
  • Bloc spécial avec limiteur de pression réglable,
  • Vérins double effet,
  • Raccordements hydrauliques avec flexibles sécurisés et coupleurs anti-pollution.

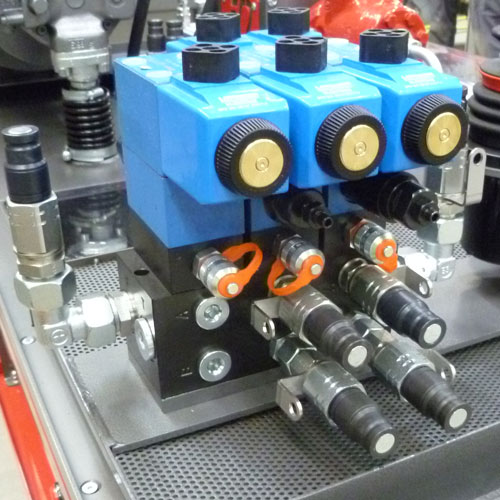

Bloc fonction Cetop 3

Bloc fonction CETOP 3 pour des commandes Tout Ou Rien.

Valve équilibrage double ligne

Limiteur de pression : simulation d’une charge.

Raccordements électriques avec prises harting

Raccordements électriques par prises Harting.

Moteur électrique

Moteurs hydrauliques.

Magasin composants hydrauliques

Magasin de composants hydrauliques.

Manipulateur proportionnel

Manipulateur proportionnel à 3 axes pour commande du PVG 32.

Distributeur PVG 32

Distributeur PVG 32 pour commande proportionnelle des récepteurs.

Pompe pistons axiaux

Moteurs hydrauliques.

Vérins double effet

Vérin double effet antagoniste.

VIDÉO

Film de présentation du banc didactique hydraulique SHCO

Nous équipons déjà de nombreux centres de formation, lycées, écoles et IUT. Nous vous invitons à nous contacter pour que nous définissions ensemble vos besoins.

Mickaël Langlais - ID System
